В настоящий момент приложением для управления расчетными данными является ANSYS Minerva.

Управление данными

ANSYS EKM формирует централизованное хранилище, которое позволяет хранить и управлять данными и процессами. Расчетная информация в виде метаданных или свойств автоматически извлекается и создается программным обеспечением ANSYS EKM, а к файлам могут быть добавлены дополнительные свойства. Просмотр метаданных - это эффективный способ изучения ключевых атрибутов расчета без необходимости открытия и просмотра файлов. Метаданные, связанные с файлом, в сочетании с их значениями могут быть использованы для получения расчетных файлов из огромного хранилища, основываясь на простых или расширенных условиях поиска. Система отчетов позволяет сравнивать расчеты, определять различия и выводить связи между расчетами в виде таблиц и диаграмм в таких распространенных форматах, как PDF, HTML, XLS и XML. Инструменты управления жизненным циклом позволяют пользователям отслеживать этапы, на которых находится файл или папка проекта.

Контроль доступа к данным является ключевым элементом защиты интеллектуальной собственности. Инструменты управления конфигурациями позволяют пользователям размещать данные с контролем версий, используя политику блокировки-разблокировки, и получать эксклюзивный контроль над файлами. Пользователи могут создавать ответвления версий и восстанавливать архивы.

Применяя настраиваемые инструменты анализа данных, сила, момент, поток и другие ключевые параметры могут быть проанализированы для широкого круга файлов расчетов, чтобы ускорить процесс проектирования. Результаты расчетов и прочие данные проектов могут быть объединены в единый презентационный отчет, который может быть передан другим участникам процесса разработки или клиентам. Мощное программное средство может быть использовано для выполнения анализа вручную или автоматически для получения расшифровок и автоматического уведомления по электронной почте после завершения. Присутствует возможность отслеживания истории изменений файлов (восходящие и нисходящие связи) и ее отображения в виде графа.

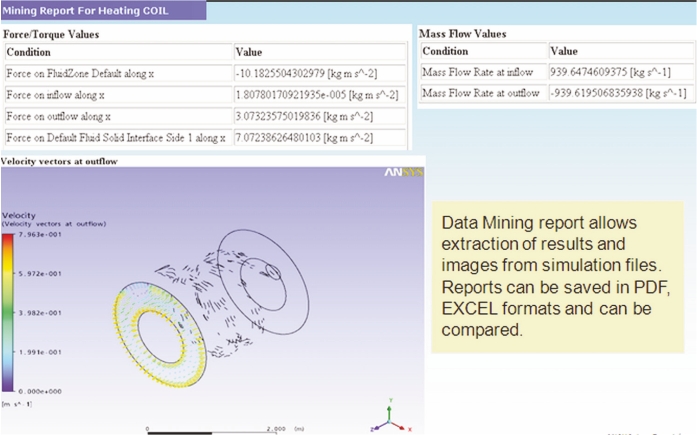

Управление данными: отчет о полученных данных для нагревательного элемента



Управление процессами

Возможности ANSYS EKM по управлению процессами позволяют создавать, выполнять простые и сложные бизнес-процессы, привлекая пользователей как из той же самой рабочей группы, так и других участников, рассредоточенных по всему миру. Графический интерфейс EKM Studio позволяет создавать и изменять бизнес-процессы в ANSYS EKM. Данные, полученные в результате расчетов и требующие согласования и утверждения, могут быть автоматически отправлены на согласование. Участники процессов получают уведомления по электронной почте, когда задания выполнены или когда им поступает новое задание. Процессы легко могут быть проконтролированы руководителями. Бизнес-процесс может быть простой последовательностью этапов или может включать другие процессы, содержать повторяющиеся или параллельные этапы, запускать автоматические задания. В каждом из этих случаев инструменты управления процессами ANSYS EKM помогут предприятиям решить проблемы эффективности, присущие расчетам.



Управление процессами: моделирование процессов гидрогазодинамики и прочности в общем потоке данных



Управление доступом

Программное обеспечение ANSYS EKM построено на платформе с поддержкой web-доступа, которая предоставляет доступ любому пользователю независимо от его географического местоположения. Пользователь просто запускает web-браузер, набирает электронный адрес сервера и авторизуется в системе ANSYS EKM. Web-доступ позволяет многим пользователям работать в одной и той же базе данных, благодаря чему легко получать информацию и делиться ею. Инструменты ANSYS EKM позволяют планировать, ставить в очередь и выполнять расчеты удаленно, без загрузки локальных вычислительных мощностей.



Запуск ANSYS EKM через веб-браузер



Масштабируемое решение

Независимо от требований к процессу расчетов и управлению данными, программное обеспечение ANSYS EKM имеет решение в соответствии с потребностями бизнеса. Портфель программных продуктов ANSYS EKM включает в себя ANSYS EKM Desktop, ANSYS EKM Workgroup, ANSYS EKM Enterprise для различных вариантов внедрения и использования. Версия ANSYS EKM Desktop предназначена для одиночного пользователя. Данный модуль интегрирован в платформу ANSYS Workbench и позволяет пользователям хранить их данные на локальном компьютере, а также выполнять поиск, извлекать файлы моделирования, создавать отчеты. Еще один элемент программного обеспечения, EKM Connector, предоставляет прямой доступ к серверу EKM и позволяет принимать и отправлять файлы непосредственно на сервер из среды ANSYS Workbench. Версия ANSYS EKM Workgroup предназначена для групп с ограниченным числом участников, которым важно получить возможности ANSYS EKM Desktop, а также эффективно обмениваться друг с другом моделями и инженерными данными. Управление обменом файлами, а также бизнес-процессами осуществляется на центральном сервере. Версия ANSYS EKM Enterprise позволяет объединять неограниченное число пользователей и предоставляет весь набор функций ANSYS EKM по управлению данными и знаниями, что дает компаниям возможность получать, безопасно хранить, обмениваться данными и защищать свою интеллектуальную собственность. ANSYS предлагает набор возможностей по управлению инженерными знаниями и данными индивидуально для каждого заказчика в зависимости от размера рабочей группы.

Сравнение возможностей версий.

Возможности ANSYS EKM Desktop ANSYS EKM Workgroup ANSYS EKM Enterprise
Номер версии ANSYS 13.0 ANSYS EKM 13.0 ANSYS EKM 13.0
Требования к установке и конфигурации Входит в состав ANSYS 13.0 Устанавливается отдельно, конфигурация системы и состав компонентов неизменяемы Устанавливается отдельно, конфигурация и состав компонентов при установке можно менять
Тип лицензии (стандартная плавающая лицензия ANSYS на основе FlexLm) Для одного пользователя Серверная, для именованных пользователей, плавающая Серверная, для именованных пользователей, плавающая
Расположение хранилища Локальный компьютер Центральный сервер Центральный сервер
Количество пользователей Один пользователь Конфигурация для 10-ти или 15-ти пользователей Неограниченное количество пользователей
Масштабируемость функции управления данными моделирования Базовая Расширенная Неограниченная
Автоматическое извлечение метаданных для файлов моделирования ANSYS Да Да Да
Объединение задаваемых пользователем свойств Доступен ограниченный функционал Да Да
Расширенные возможности поиска Да Да Да
Поиск по ключевым словам Поиск по названию файла Поиск по названию и содержимому файла Поиск по названию и содержимому файла
Детализированные отчеты с результатами моделирования Да Да Да
Сравнительные отчеты Да Да Да
Механизм аутентификации (Windows® domain server или LDAP) Нет Да Да
Зависимости и история происхождения Нет Да Да
Управление изменениями, модификациями и версиями Нет Да Да
Управление процессом (создание и использование рабочих процессов) Нет Да Да
Совместное использование расчетных данных с использованием ANSYS EKM в качестве сервера приложений Нет Да Да
Конфигурирование/расширение механизма извлечения метаданных, поддержка сторонних алгоритмов расчетов и различных типов файлов Нет Да Да
Управление жизненным циклом объекта Нет Да Да
Двунаправленная интеграция с коммерческими PDM/PLM-системами Нет Да Да
Структура подчиненности пакетных заданий Нет Да Да
Возможности распараллеливания (обеспечивают кэш-память и групповое обслуживание) Нет Нет Да
